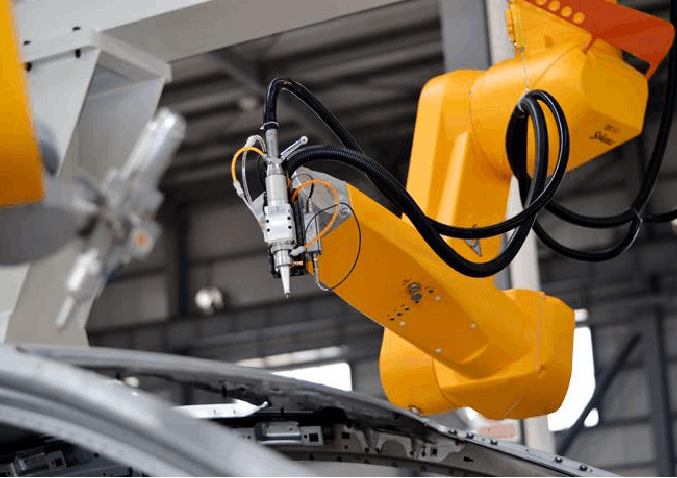

名称:XNCG-SW三维五轴非金属激光机
电话:15023412172
在线咨询
产品关键字:
主要用于各种异型件的切割!
详细说明:

产品概述

XNCG-SW三维五轴激光切割机是我公司结合国内最新技术研制而成的全方位异型切割机。采用高性能专用激光器,在XYZ三轴直线运动的同时,增加了Y轴的旋转或工件的旋转,目前广泛应用于汽车、摩配、军工等行业。

主要结构

激光切割机由机床主机、电气控制系统、激光器、冷水系统、排风系统、旋转机构等6部分组成。

A、机床主机是整个激光切割机的最主要的组成部分,主机部分由床身、工作台、横梁部分、操作控制部分,气路及水路等部分组成。

B、电气控制系统采用专用数控系统,同时采用可靠的电气元件;

C激光器专用激光器满足各种非金属及金属的切割要求,并保证激光光束稳定可靠。

D冷水系统采用气冷与水冷相结合,保证激光器始终工作在额定温度中。

E排风系统采用密闭环境排烟除尘装置,使尘埃和气味完全排除;

F旋转机构在Z轴上设置了切割头旋转机构,让激光束能在需要的方位出光(根据需要也可组成工件旋转机构)。

主要特点

 A、焊接式床身:强度高、稳定性好、抗震性好、应力小、可靠性强,保证了稳定的高速工作。

 B、传动机构:以精密导轨、滚珠丝杆作为传动元件,精度高、速度快,最大运行速度为60m/min, 定位精度±0.03mm/m, 重复定位精度为±0.03mm

   C、控制系统采用全自动数控系统,配用CAD/CAM自动编程、自动套料软件,方便生产和编程,并最大限度地节约原材料;

 D、电机:采用专用进口伺服,精度高,稳定性好。

 E、联轴器:伺服电机和滚珠丝杆之间用ROTEX弹性联轴器连接,保证了传动的可靠性。

 F激光器与连接装置:设备采用专用激光器,具有即开即用、节能的特点,同时激光器、床身、悬臂之间采用光路连接装置相连,保证了光路的稳定,提高了切割能力,保证了切割过程的顺利进行。

 G排烟除尘装置:采用上下双向排烟除尘装置,减少了尘埃和气味;

 H废料回收装置整机配有专用废料回收装置,能保证废料的快速清除;

 I专业防护设置X轴、Y轴丝杠及导轨以及其他的传动装置用专业保护,整个设备采用全密封式防护,避免粉尘对机床直线导轨和滚珠丝杠的污染,延长了机器的使用寿命,保证了操作人员的安全。

J、限位控制行程X轴、Y轴、Z轴运动均采用限位开关控制行程,同时滚珠丝杠两端采用弹性缓冲垫保护,有效地保证了运动的安全性。

K、冷却机构:采用气冷和水冷相结合快速对切割头进行冷却,彻底解决了镜片在切割过程中过热的问题。

L、旋转机构保证工件任意方位切割,实现全方位无死角切割。

技术规范

电源

AC220V  50Hz

切割速度

0-20000mm/min

激光功率(W

60-20000

最大空程速度

60000 mm/min

激光机类型

CO2、YAG

XY轴定位精度

±0.03/1000mm

有效幅面(m

定制

XY轴重复定位精度

±0.03mm



支持软件

CORELDRAWAUTOCAD

分色切割

多达256层分色切割

激光器寿命

2000-10000h24小时工作)

使用与维护

1、安装与调试需要在专人指导下安装与调试,安装位置需要防尘和防潮;

2、开机前,需要检测周围是否有杂物,同时清洗各个镜片和测试光路是否正确;

3、使用完需将设备上的各种物件及废弃物清理完毕,并注入导轨油;

4、每个季度需要定期检测各零部件是否移位或完好;

     5、长时间不使用,需用专用遮盖布遮挡起来,避免尘埃。
