产品概

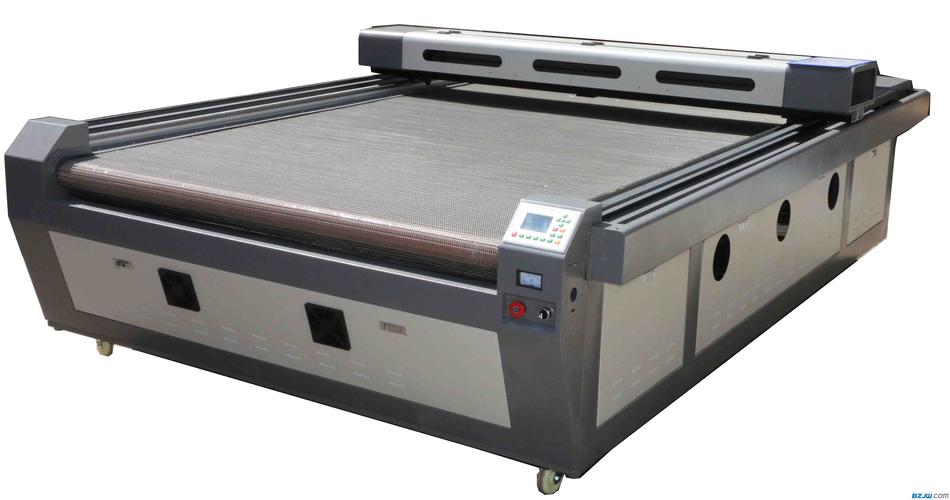

XNCG-GG广告激光机是CO2激光机的一种，该广告机主要用于非金属和较薄的金属板材的切割。

主要结构

激光切割机由机床主机、电气控制系统、激光器、冷水系统、排风系统等5部分组成。

A、机床主机：是整个激光切割机的最主要的组成部分，主机部分由床身、工作台、横梁部分、操作控制部分，气路及水路等部分组成。

B、电气控制系统：采用专用数控系统，同时采用可靠的电气元件；

C、激光器：专用激光器满足各种非金属及薄型金属的切割要求，并保证激光光束稳定可靠。

D、CDR视觉系统是激光切割的眼睛，具有自动寻边，自动定位功能。（选配）

E、冷水系统：采用气冷与冷水相结合，保证激光器始终工作在额定温度中。

F、排风系统：采用上下双向排烟除尘装置，减少了尘埃和气味；

主要特点

A、焊接式床身：强度高、稳定性好、抗震性好、应力小、可靠性强，保证了稳定的高速工作。

B、传动机构：以精密导轨、滚珠丝杆(齿轮条、同步轮同步带选配）作为传动元件，铝合金横梁，质量轻、精度高、速度快，最大运行速度为20m/min, 定位精度±0.03mm/m, 重复定位精度为±0.03mm。

C、控制系统：采用全自动数控系统（CDR选配），配用CAD/CAM自动编程、自动套料软件，方便生产和编程，并最大限度地节约原材料；

D、电机：采用伺服（步进选配）电机，精度高，稳定性好。

E、激光器与连接装置：设备采用二氧化碳玻璃激光器，具有即开即用、节能的特点，同时激光器、床身、悬臂之间采用光路连接装置相连，保证了光路的稳定，提高了切割能力，保证了切割过程的顺利进行。

F、排烟除尘装置：采用上下双向排烟除尘装置，减少了尘埃和气味；

G、辅助推料系统：工作台面配备专用辅助推料装置，使上下料更加方便；

H、废料回收装置：整机配有专用废料回收装置，能保证废料的快速清除；

I、专业防护设置：X轴、Y轴传动装置用专业保护，整个设备采用全密封式防护，避免粉尘对机床传动部件的污染，延长了机器的使用寿命，保证了操作人员的安全。

J、限位控制行程：X轴、Y轴、Z轴运动均采用限位开关和内部控制行程，同时丝杠、齿条两端采用弹性缓冲垫保护，有效地保证了运动的安全性。

K、冷却机构：采用气冷和水冷相结合快速对切割头进行冷却，彻底解决了镜片在切割过程中过热的问题。
